大家好，今天賓晴為大家帶來一些華碩p8h61主板怎么接線,詳述電腦主板接線法的探討，以及接線,華碩,主板,電腦主板,接口相關的最新干貨和技巧分享，通過這篇文章，我希望能夠為初學者提供一些實用的建議和技巧，讓你們更好地學習。
好多網友反映說電腦主板有好多接口，自己想拆下來整理下，不知道怎么裝回去，電腦組裝機小白也不懂，下面跟著小編為你解答。
這是華碩主板接線口，如下圖所示
主板的主要接口可以大致分為四大類，即硬件接口、電源接口、機箱前置接口、后置I/O接口。
硬件接口包括：
CPU插座、內存插槽、顯卡插槽、M.2插槽、SATA插槽、其他PCIE插槽、風扇接口。
電源接口包括：
CPU 4+4Pin供電、主板24Pin供電、PCIE輔助供電。
機箱前置接口：
開機重啟鍵及硬盤指示燈、USB2.0接口、USB3.0接口、音頻接口。

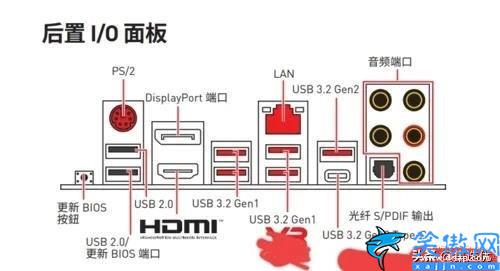

后置I/O接口：
USB接口、視頻接口、網線接口、音頻接口

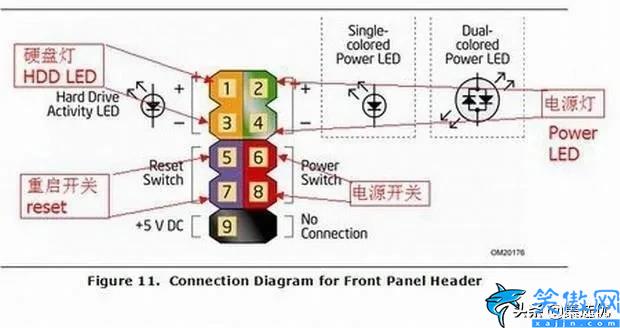

這是前面板插線接口，插口線一般都有提示的，主板的Power(電源開關)、Reset(重啟開關)這幾種設備是不分方向的，只要弄清插針就可以插好。而HDD LED(硬盤燈)、POWER LED(電源指示燈)一定要插正確，區分正負極即可。如下圖所示
一般容易出錯是前面板連接線，下面是詳細介紹前面板圖文
電源開關：POWER SW，如下圖所示
英文全稱：Power Swicth
別名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等
功能：機箱前面的開機按鈕
復位/重啟開關：RESET SW如下圖所示
英文全稱：Reset Swicth
別名：RESET、Reset Swicth、Reset Setup、RST等
功能：機箱前面的復位按鈕
電源指示燈：+/-如下圖所示
別名：POWER LED、PLED、PWR LED、SYS LED等
硬盤狀態指示燈：HDD LED如下圖所示
英文全稱：Hard disk drive light emitting diode
別名：HD LED
報警器：SPEAKER如下圖所示
別名：SPK
功能：主板工作異常報警器
連接前置USB接口的，一般都是一個整體，如下圖所示
音頻連接線：AUDIO如下圖所示
別名：FP AUDIO
功能：機箱前置音頻
感謝大家支持，覺得有用可以點贊關注一下小編
以上就是我為大家整理的全部內容，謝謝閱讀！希望能幫助到你，閱讀完華碩p8h61主板怎么接線 詳述電腦主板接線法這篇文章，希望你能夠將其中的知識運用到實際生活中，創造屬于自己的成功之路！
