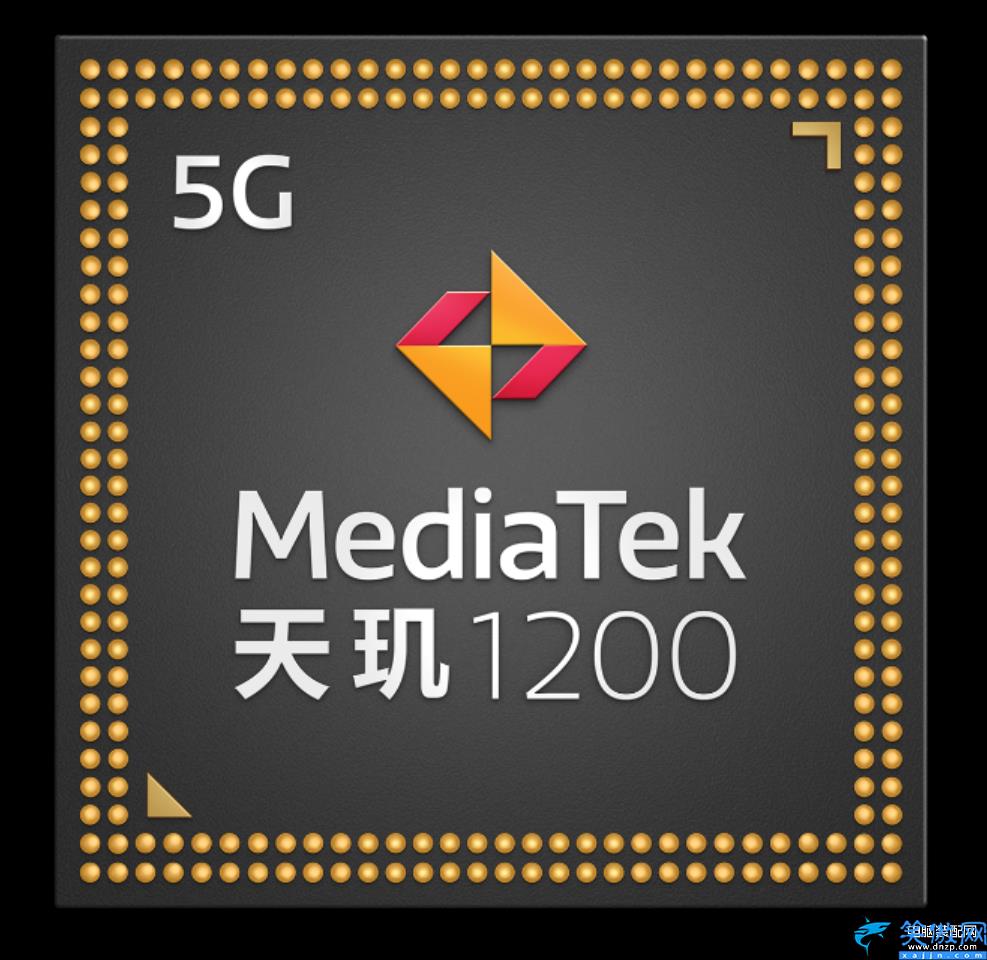

天璣1200處理器是聯發科2021年推出的產品，其采用臺積電6nm工藝制造，CPU采用8核心設計，具體是1個3GHz的A78大核心+3個2.6GHz的A78核心+4個2.0GHz的A55核心組成，GPU部分是ARM Mali-G77 MC9。
最高支持4通道LPDDR 4X-2133MHz內存，UFS 3.1閃存，I部分采用APU 3.0，支持4K 60FPS視頻拍攝，值得QHD+ 90Hz或者FHD+ 168Hz的屏幕，集成了5G基帶，支持SA和NSA雙模5G，支持5G雙載波聚合，雙卡5G VoNR。
性能跑分上面，Geekbench 5測試中，CPU單核心975分，CPU多核心3500分，GPU部分在GFX 1080P測試中，天璣1200的成績為89FPS ，GPU能耗方面，在GFXBench曼哈頓 3.1 的測試中天璣1200的能耗是7.8W，光看這個數據估計沒有什么感覺，我們可以拿天璣1200的競爭對手驍龍870的數據看看。
驍龍870在Geekbench 5測試中，CPU單核心1035分，CPU多核心3475分，GPU部分在GFX 1080P測試中，驍龍870的成績為100FPS ，GPU能耗方面，在GFXBench曼哈頓 3.1 的測試中驍龍870的能耗是5.7W。
對比之下可以發現，天璣1200和驍龍870的CPU部分相差不大，GPU部分，驍龍870領先對方12%左右，而且在GPU能效方面，驍龍870也要比天璣1200更優秀。
在ISP部分，驍龍870也要領先天璣1200，不過這屬于高通的傳統優勢項目，內存支持方面，驍龍870支持LPDDR5，比天璣1200也更領先一些。不過在網絡支持上面，天璣1200更加優秀。
其對WIFI-6的支持更完整，在5G基帶上面，天璣1200的優勢更加明顯，不過發哥領先的地方對于目前來說還不是很關鍵，而且驍龍870也可以滿足用戶需求了。所以驍龍870依靠更強的性能，更高的能效，受到了更多消費者的歡迎。
總的來說，天璣1200這款產品對于絕大部分用戶來說，性能已經夠用了，各種任務和游戲都可以勝任，目前采用天璣1200系列處理器的產品中，紅米K40游戲增強版，Realme GT Neo（閃速版），Realme GT Neo2T都屬于高性價比的產品，需要的用戶可以關注一下。
