2021年9月23日，華為在nova9發布會上發布了一款66W氮化鎵超薄充電器，這也就是大家常說的餅干氮化鎵快充。該充電器厚度僅為10.4mm。整機功率密度約為1.85W/cm3，是當時大部分同功率氮化鎵快充的2倍以上。據了解，該充電器采用了大量當時業界先進技術與器件，如ACF有源鉗位反激控制器、高效GaN氮化鎵功率芯片、COB高集成平板變壓器、筆形電解電容等。

2022年11月2日，華為在Pocket S折疊屏手機發布會上華為卡片全能充電器，采用超薄機身設計，機身厚度僅為10.5mm，并配有折疊插腳，十分便攜。華為卡片全能充電器支持66W華為超級快充，同時支持65W PD快充和UFCS融合快充，滿足日常電子設備充電需求。并具有流光紫，冰霜銀和雪域白三種配色，適配不同顏色的手機使用。

想來很多讀者不禁好奇，發布時間相隔一年，這兩款充電器在用料上究竟有何差別，在使用時的表現又是誰更勝一籌呢？充電頭網經過拆解這兩款充電器，將信息整理匯總，為廣大讀者帶來詳細的介紹。

產品外觀

外觀

華為老款66W氮化鎵超薄充電器為純白色外殼，亮面處理，很光滑。從正面來看，充電器呈一個長方形，印有66W和HUAWEI SuperCharge字樣。華為新款卡片全能充電器有流光紫、冰霜銀以及雪域白三種配色，和華為老款66W氮化鎵超薄快充相比，充電器延續了相同的機身造型、大小以及配置設計。

尺寸

實測華為老款充電器的長度約為80.1mm，寬度約為42.8mm，厚度約為10.4mm。通過計算可以得到充電器整機功率密度約為1.85W/cm3。

華為新款卡片全能充電器機身長度為80.26mm，寬度為43.24mm，厚度為10.68mm。

接口

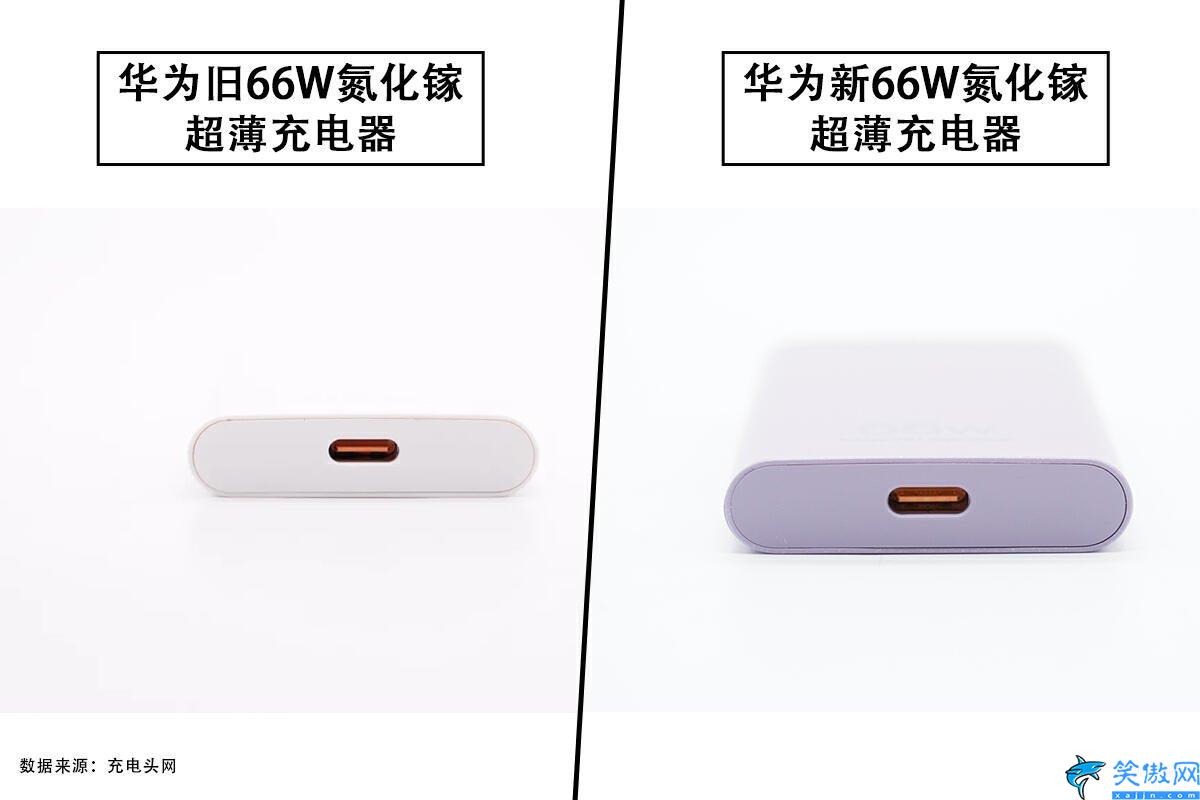

華為老款充電器輸出端為單USB-C接口，內置橙色膠芯。華為新款卡片全能充電器的輸出端居中配置單USB-C接口，橙色膠芯。

銘牌

華為老款充電器型號為P0009 8PSJV21922000193；

當輸入電壓為100-130V~ 50/60Hz時，額定電流為1.8A；

輸出支持5V3A、9V2A、10V2.25A，最大22.5W；

當輸入電壓為200-240V~ 50/60Hz時，額定電流為1.8A，

輸出支持5V3A、9V3A、11V6A、20V2A，最大功率為66W。

產品已經通過了CCC認證，華為終端技術有限公司制造。

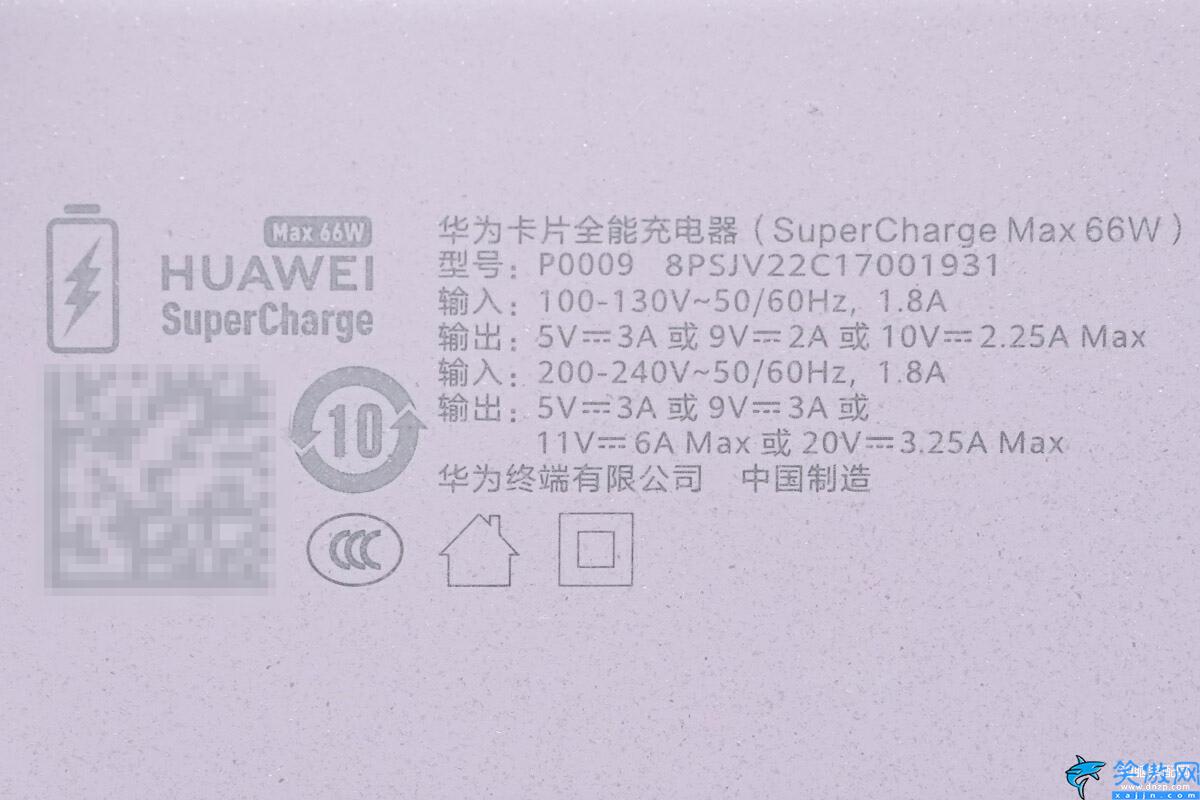

華為新款卡片全能充電器參數特寫

型號：P0009 8PSJV22C17001931

輸入：100-130V~50/60Hz 1.8A

輸出：5V3A、9V2A、10V2.25A

輸入：200-240V~50/60Hz 1.8A

輸出：5V3A、9V3A、11V6A、20V3.25A

產品已經通過了CCC認證，華為終端技術有限公司制造。

重量

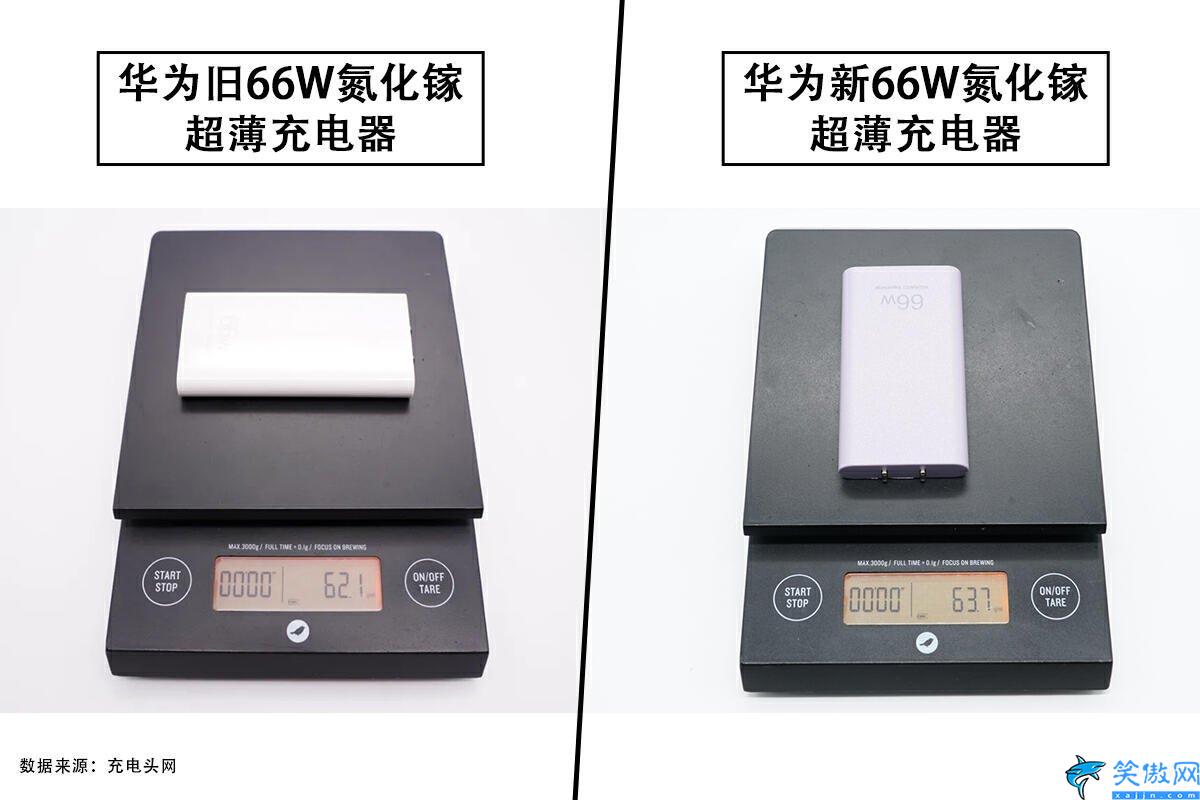

華為老款充電器的重量約為62g，華為新款卡片全能充電器凈重約為64g。

內部結構

正面布局

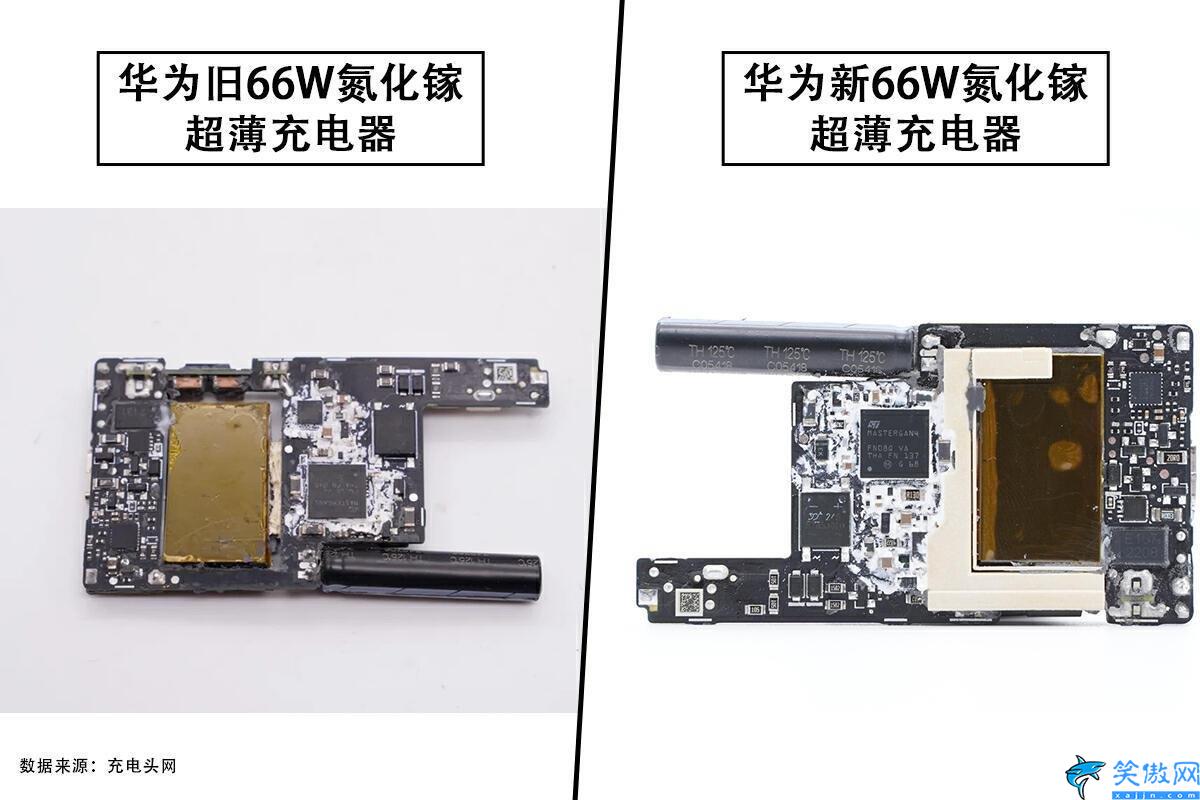

華為老款充電器PCB板正面可見高壓電解電容、MLCC貼片電容、電感、平面變壓器等。華為新款卡片全能充電器PCBA模塊正面一覽，左上角焊接取電插腳，保險絲，陶瓷X2安規電容，濾波電感，壓敏電阻，氣體放電管，左下角焊接一顆高壓濾波電容。在右側是平面變壓器和同步整流電路。

背面布局

華為老款充電器PCB板背面同樣可見平面變壓器，同時還能看到整流橋、氮化鎵功率器件等。華為新款卡片全能充電器PCBA模塊背面焊接整流橋，半橋氮化鎵芯片，協議芯片和濾波電容。其中變壓器磁芯采用塑料框架進行絕緣。

做工用料

初級控制器

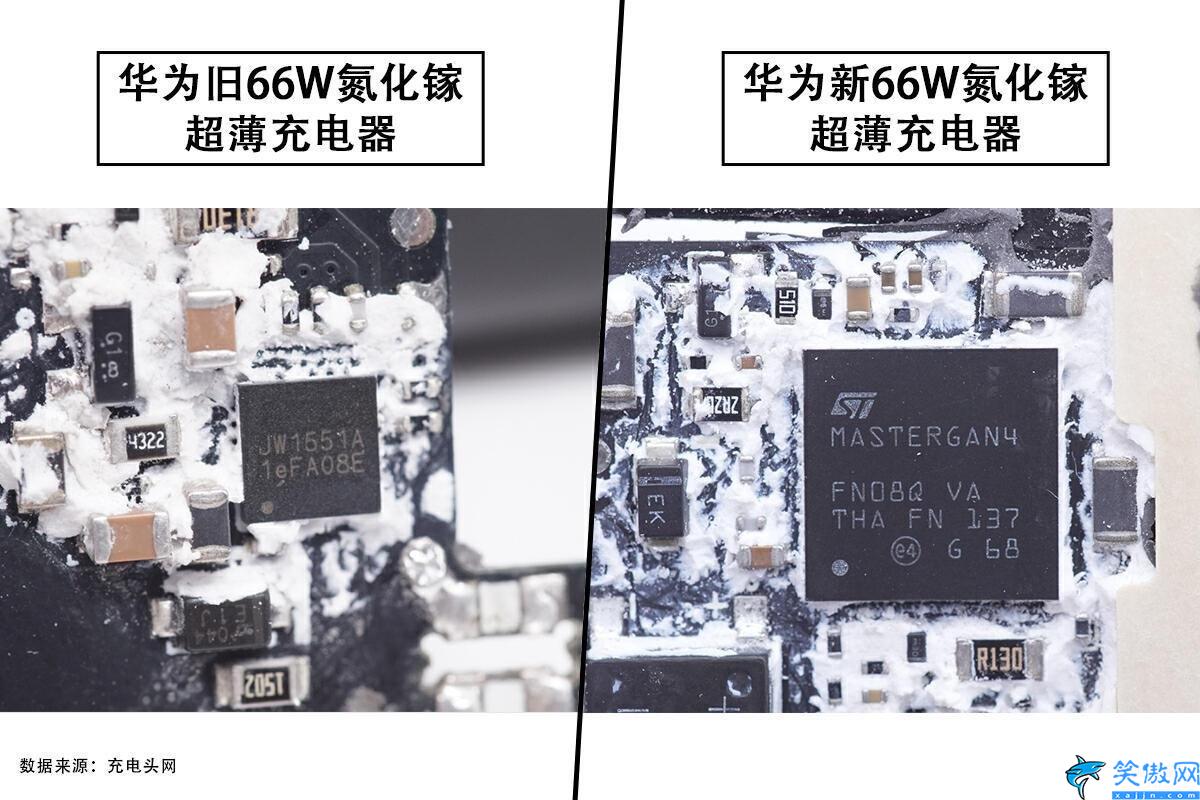

華為老款充電器采用的氮化鎵芯片是來自意法半導體的MASTERGAN1。這是一顆半橋氮化鎵芯片，內置兩顆GaN功率器件以及驅動器，采用9*9*1mm的QFN封裝，集成度非常高。650V耐壓，150mΩ導阻，工作電流10A。

華為新款卡片全能充電器采用的氮化鎵半橋芯片來自ST意法半導體，型號為MASTERGAN4，是一顆半橋氮化鎵合封芯片，芯片內置兩顆耐壓650V，導阻225mΩ的氮化鎵開關管和半橋驅動器，工作電流6.5A，適用于ACF和LLC開關電源應用。

同步整流控制器

華為老款充電器同步整流芯片絲印JWNRJ，華為新款卡片全能充電器同步整流芯片絲印JWNRJ。

協議芯片

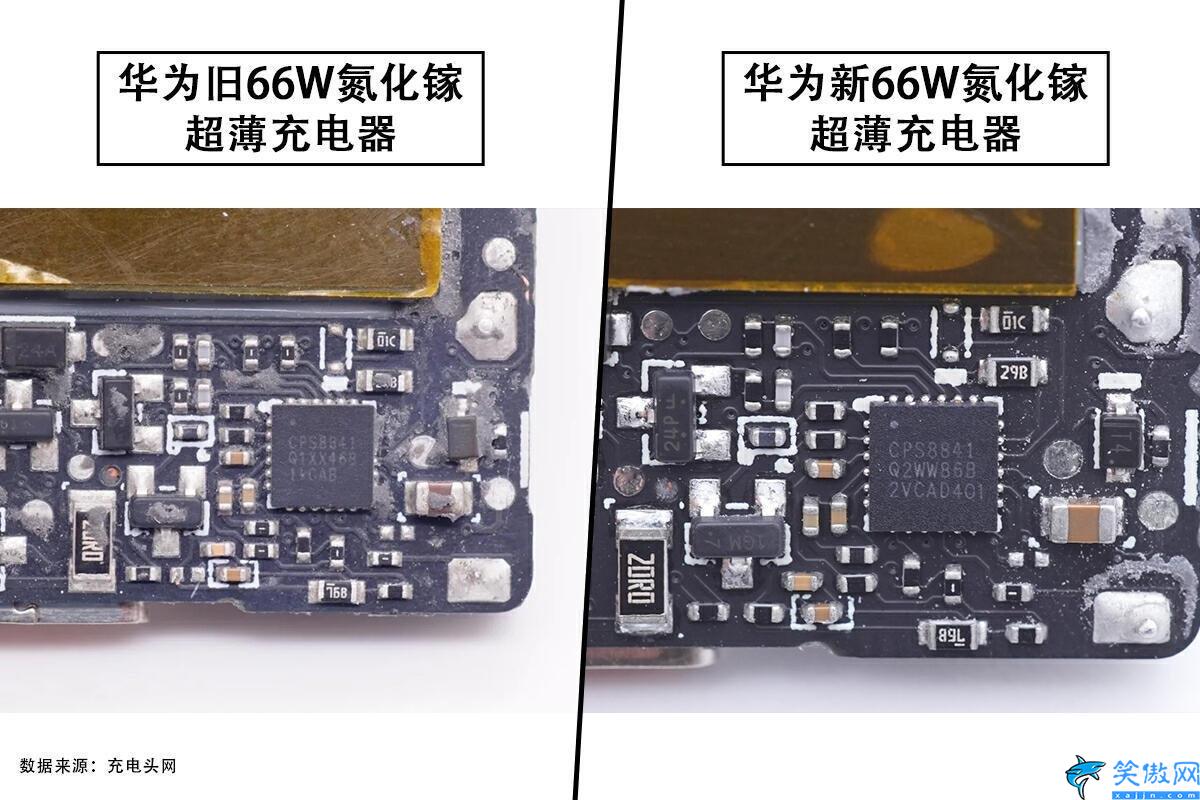

華為老款充電器的協議芯片型號CPS8841。該芯片采用QFN4x4封裝，輸入電壓范圍3-22V，兼容多種充電協議，包括USB PD3.0、BC1.2、QC2.0等，這里還額外加入了華為超級快充協議。

華為新款卡片全能充電器的協議芯片來自易沖半導體，型號CPS8841，是一款高度集成的USB PD3.0協議芯片，集成PPS快充，并支持UFCS融合快充和華為SCP快充等充電協議。芯片內部集成恒壓恒流控制，支持I2C通信，3個GPIO引腳的加入，使用更加靈活。

VBUS開關管

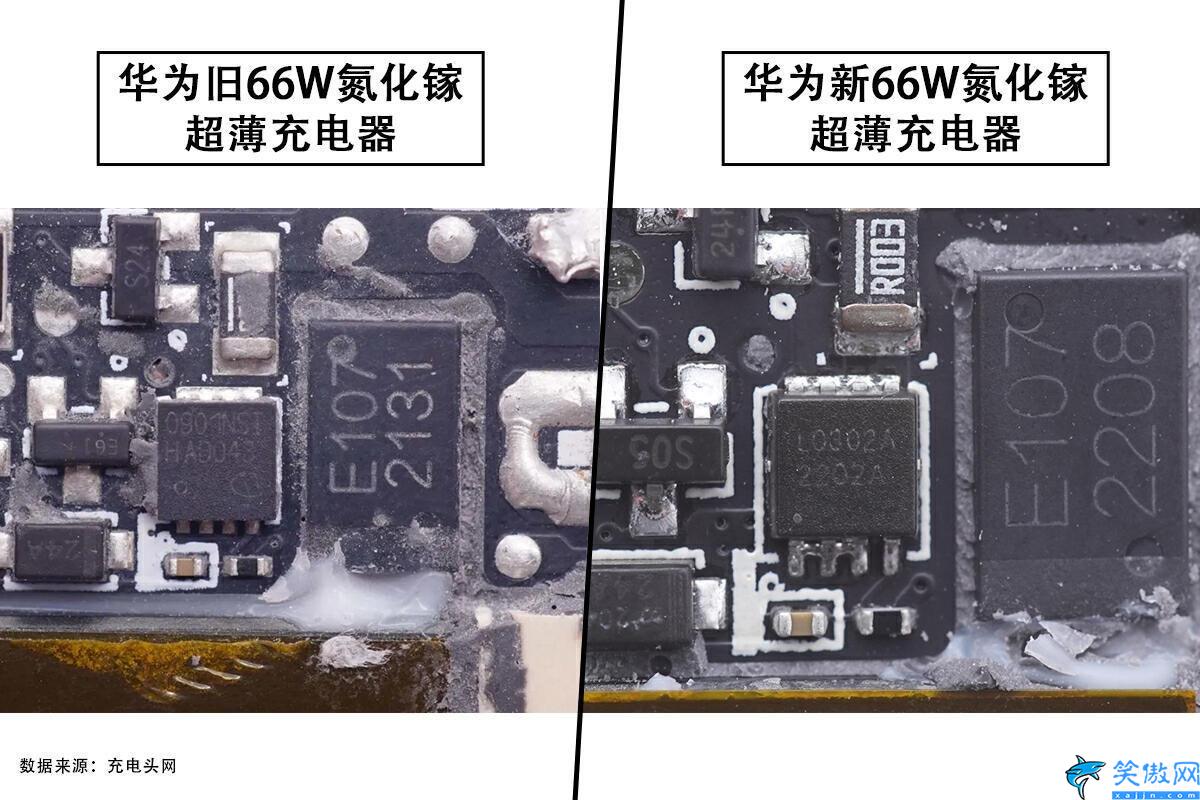

華為老款充電器采用來自英飛凌的輸出VBUS開關管。華為新款卡片全能充電器輸出VBUS開關管絲印L0302A。

同步整流管

華為新款卡片全能充電器同步整流管來自士蘭微，型號SVGP159R3NL5A，是一顆耐壓150V的NMOS，導阻7.9mΩ，采用DFN5*6封裝。

電容

華為老款充電器輸入濾波高壓電解電容來自CapXon豐賓，規格為400V 18μF，用于輸入濾波。同時由于體型細長，所以也叫做筆形電解電容。華為新款卡片全能充電器高壓濾波電容來自CapXon豐賓，規格為18μF400V，TH系列，125℃耐熱。

產品性能

協議

協議方面，華為老款充電器支持Samsung 5V2A、DCP協議，以及QC2.0、FCP、PD3.0 PPS等快充協議，PD快充的最大輸出功率為40W。使用ChargerLAB POWER-Z KM002C測得華為新款卡片全能充電器支持UFCS、FCP、SCP、QC2.0/5、PD3.0、PPS快充協議。

PDO

華為老款充電器具備5V3A、9V3A、12V2A、15V2.1A、20V2A五組固定電壓檔位，以及5.5-11V 2A和5.5-20V 2A兩組PPS電壓檔位。華為新款卡片全能充電器具備5V3A、9V3A、12V2A、15V2.1A、20V3.25A五組固定電壓檔位，以及5.5-11V3.25A、5.5-21V3.25A兩組PPS電壓檔位。

充電頭網總結

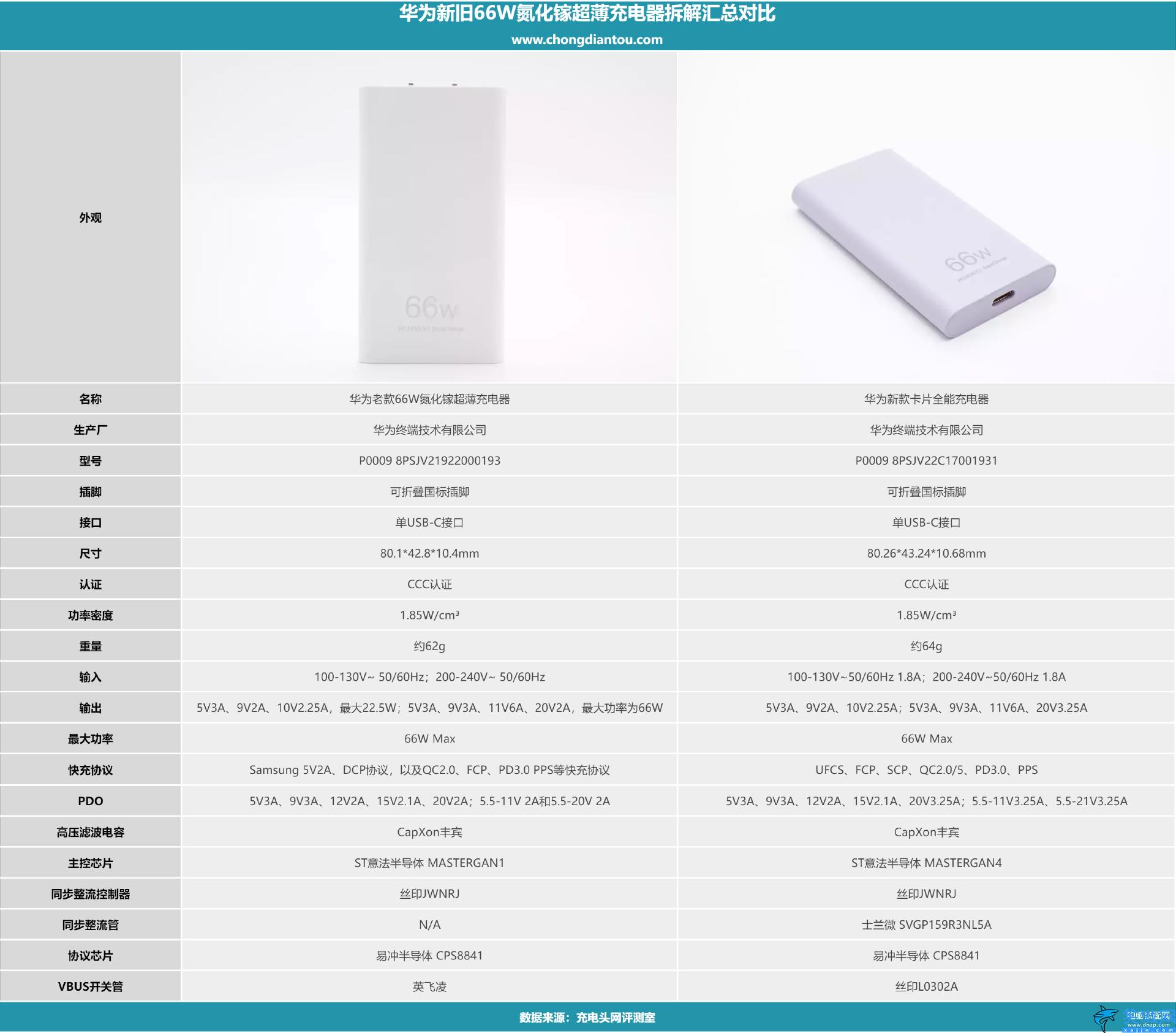

最后附上華為兩款新舊66W氮化鎵超薄充電器對比表格，方便大家對比兩款產品之間的區別。

兩款充電器外觀設計幾乎一樣，采用可折疊國標插腳，功率范圍66W輸出。華為老款66W氮化鎵充電器重量大約62克，華為新款66W氮化鎵充電器重量大約64克。這兩款充電器都支持PD3.0快充協議，均獲得3C認證。兩款充電器均使用 ST意法半導體生產的主控芯片，兩款華為66W氮化鎵充電器的同步整流控制器均絲印JWNRJ。

兩款華為66W氮化鎵充電器功率密度均達到1.85W/cm3，兩款充電器都具有優秀的功率密度，處于目前市場同類產品領先地位。
