哈嘍，小伙伴們你們好，今天李楚涵來說說墻壁插座怎么接線圖解,開關插座安裝接線過程的看法，您是否需要接線,插座,開關插座,墻壁,過程的一系列最新干貨分享和實用技巧？學習任何一門技術都需要從基礎開始，這篇文章將會為你講解一些基礎知識。

開關插座安裝知識

1、材料要求：

(1)各型開關：規格型號必須符合設計要求，并有產品合格證。

(2)各型插座、規格型號必須符合設計要求，并有產品合格證。

(3)塑料(臺)板：應具有足夠的強度。塑料(臺)板應平整，無彎翹變形等現象，并有產品合格證。

(4)木制(臺)板：其厚度應符合設計要求和施工驗收規范的規定。其板面應平整，無劈裂和彎翹變形現象，油漆層完好無脫落。

(5)其他材料：金屬膨脹螺栓、塑料脹管、鍍鋅木螺絲、鍍鋅機螺絲、木磚等。2、主要機具：

(1)紅鉛筆、卷尺、水平尺、線墜、絕緣手套、工具袋、高凳等。

(2)手錘、鏨子、剝線鉗、尖嘴鉗、扎錐、絲錐、套管、電鉆、電錘、鉆頭、射釘槍等。

3、作業條件：

(1)各種管路、盒子已經敷設完畢。盒子收口平整。

(2)線路的導線已穿完，并已做完絕緣搖測。

(3)墻面的漿活、油漆及壁紙等內裝修工作均已完成。

開關插座安裝順序

1、先在圖紙上尋找到開關插座的具體位置，在平面圖上的樣子有點像英文的“F”。

2、用事先準備好的插座外盒框畫出一個大致的框架，這個工具對定位的整齊很有幫助。

3、測量垂直方向上的電線管材的走位距離墻邊的距離。

4、在墻角測出同樣寬度的位置。

5、根據剛才測量的點的位置就可以用彈線畫出兩條垂直線。

6、切割機沿著彈線進行切割。

7、電鉆出場，開出合適的管材槽，槽的深度要和管材的直徑匹配，管材才能對號入座，而且開得是否整齊能反應一支施工隊伍的水平和經驗。

8、把一個線盒孔打開，并從盒內向外嵌入一個接頭。

9、做好了線盒，將其嵌入開好的墻體內。

10、算好管材從線盒到地面的距離，保證彎折順暢，管材不破裂。

11、將管材和線盒連接起來了，彎折處正好順暢地架在地面上。

12、新管材的穿線可以不用到鋼絲，但如果是穿貴重的音響線或者長距離的穿線比較規范的做法就要用到鋼絲了。13、先將鋼絲的一頭打個鉤，防止尖頭劃壞管材內部。

14、將鋼絲慢慢插入管材，緩緩?fù)苿?，避免過快而導致管材內部的劃傷。

15、鋼絲從另一頭出來后，和電線擰在一起，慢慢將電線拉入管材，鋼絲其實就是這個過程中的引線。

16、電線到線盒后，管材之間用配套的接頭連接起來。

17、作為隱蔽工程，接口環節一定要閉合、無破損的。

18、另一頭的電線要及時用壓線帽進行保護。

19、線頭部分規范的做法是全部藏入線盒，但線頭長度的控制是個細節問題，不多不少才算是規范。

20、穿線部分完成，在經過測量電路是否通暢等一系列驗收之后才能用水泥平整地填補。

21、吊頂上的電線穿線流程也基本如此，只是一般由于吊頂多走的是燈頭線，所以只需穿紅色的火線和藍色的零線。

開關插座安裝技巧

1、開關插座不能裝在瓷磚的花片和腰線上。

2、開關插座底盒在瓷磚開孔時，邊框不能比底盒大2mm以上，也不能開成圓孔。為保證以后安裝開關、插座，底盒邊應盡量與瓷磚相平，這樣以后安裝時就不需另找比較長的螺絲。

3、裝開關插座的位置不能有兩塊以上的瓷磚被破壞，并且盡量使其安裝在瓷磚正中間。

4、裝龍頭處開孔必須開成圓孔，不能開成方孔，而且也不能開成“U”型，再在“U”型孔中補一塊，開孔的大小不能超過管徑的2mm以上，并且出水口邊也須與瓷磚平齊。

5、插座安裝時，明裝插座距地面應不低于1.8米。

6、暗裝插座距地面不低于0.3米，為防止兒童觸電、用手指觸摸或金屬物插捅電源的孔眼，一定要選用帶有保險擋片的安全插座。

7、單相二眼插座的施工接線要求是：當孔眼橫排列時為“左零右火”，豎排列時為“上火下零”。

8、單相三眼插座的接線要求是：最上端的接地孔眼一定要與接地線接牢、接實、接對，絕不能不接，余下的兩孔眼按“左零右火”的規則接線，值得注意的是零線與保護接地線切不可錯接或接為一體。

9、電冰箱應使用獨立的、帶有保護接地的三眼插座。嚴禁自做接地線接于煤氣管道上，以免發生嚴重的火災事故;為保證家人的絕對安全，抽油煙機的插座也要使用三眼插座，接地孔的保護絕不可掉以輕心。

10、衛生間常用來洗澡沖涼，易潮濕，不宜安裝普通型插座,要應選用防水型開關，確保人身安全。

11、安裝開關時，暗裝開關要求距地面1.2米-1.4米，距門框水平距離150毫米-200毫米。

怎樣監督的開關插座安裝工作

開關插座安裝的監督工作首先要注意留意裝修工人挑選開關插座的質量，其次是監督裝修工人裝修過程中是否偷工減料。以下是對開關插座安裝工作的質量要求： 1、保證項目

插座連接的保護接地線措施及相線與中性線的連接導線位置必須符合施工驗收規范有關規定。

插座使用的漏電開關動作應靈敏可靠。

檢驗方法：觀察檢查和檢查安裝記錄。

2、基本項目：

(1)開關、插座的安裝位置正確。盒子內清潔，無雜物，表面清潔、不變形，蓋板緊貼建筑物的表面。

(2)開關切斷相線。導線進入器具處絕緣良好，不傷線芯。插座的接地線單獨敷設。

檢驗方法：觀察和通電檢查。

3、允許偏差項目

(1)明開關，插座的底板和暗裝開關、插座的面板并列安裝。

(2)插座的高度差允許為0.5mm。

(3)同一場所的高度差為5mm。

(4)面板的垂直允許偏差0.5mm。

檢驗方法：吊線、尺量檢查。

家里墻壁開關插座燒壞了怎么更換？

多數人碰到這樣情況會不怎么來辦，因?yàn)橄襁@樣的情況，基本上線路是電工負責安裝，自己又不懂電路知識，該怎么辦？其實今天就想和大家分享一下，開關插座的安裝知識？到底有沒有你想得這么復雜。其實只要你稍微了解一下電路知識，即可以親自動手安裝和更換了。下面將我親自動手安裝的各詳細的安裝步驟圖一起貼上。

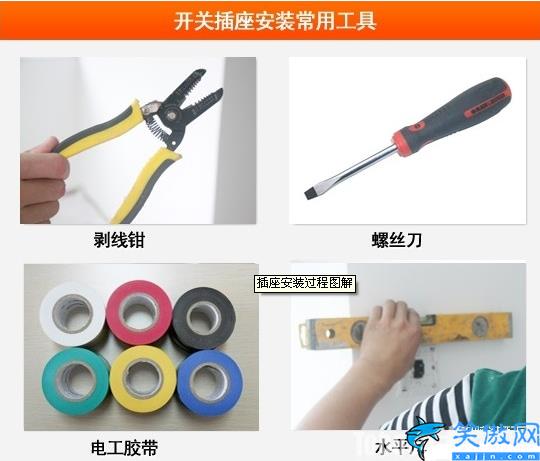

首先我們要把墻壁開關插座安裝工具準備好開關插座安裝工具：測量要用的卷尺（但水平尺也可以進行測量的），線墜，鉆孔時要用的電鉆和扎錐，手用絕緣手套和剝線鉗等。墻壁開關插座安裝準備：在電路電線、底盒安裝以及封面裝修完成后安裝。墻壁開關插座的安裝需要滿足重要作業條件，第一要安裝的墻面要刷白，油漆和壁紙?jiān)谘b修工作完成后才可開始操作。一些電路管道和盒子需鋪設完畢，要完成絕緣遙測。動手安裝時天氣要晴朗，房屋要通風干燥，要切斷開關閘刀電箱電源。

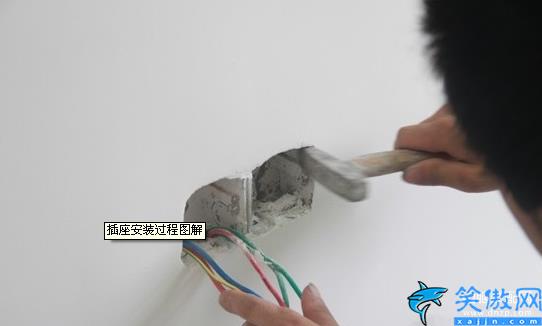

插座安裝過程：

第一次安裝電源墻壁開關插座要保證它的安全和耐用性，建議咨詢一下專業裝修工人來告訴你安裝方法。如果親自動手安裝及更換開關盒，要先用手機拍幾張開關內部原本的接線圖，在拆卸時對開關插座盒中的接線要必須認清楚。安裝工作要仔細進行，不允許出現接錯線和漏掉一支線未接的情況。開關安裝流程主要以清潔到接線到固定來安裝。第一步，墻壁開關插座底盒在拆卸完好后，過對底盒墻內部清潔。

開關插座安裝：首先將安裝位置衛生處理好，打掃干凈把灰塵和雜物清除。開關插座安裝于木工油漆工等之后進行，對于長期用的底盒子會在所難免堆積灰塵。開關插座底盒進行灰塵雜質清理干凈，并用抹布把盒內殘存灰塵擦凈。這樣做防止雜質影響電路工作。第二步，電源線處理：

開關插座安裝：將盒內甩出的導線留出一段將來要維修的長度，然后把線削出一些線芯，注意削線芯時不要碰傷線芯。若是這時有些想不起來，看一下你拍下的幾張手機圖，看明白后，將導線按順時針方向纏繞在開關插座對應的接線柱上，然后旋緊壓頭，這一步驟要求線芯不得外露。第三步，插座三線接線方法：

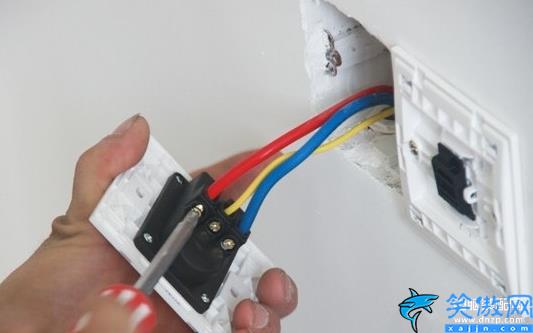

開關插座安裝：火線、零線和地線需要與插座的接口連接正確?；鹁€按圖，把它接入開關2個孔中的一個A標記內，把另外一個孔中留出絕緣線接入下面的插座3個孔中的L孔內過行對接。零線接入插座3個孔中的N孔內接牢。地線接入插座3個孔中的E孔內接牢。若零線與地線錯接，使用電器時會出現黑燈及開關跳閘現象。第四步，開關插座固定安裝：

墻壁開關插座安裝：將導線按各自的位置從開關插座的線孔中穿出。先將底盒子內留出的導線由塑料臺的出線孔中穿出來，再把塑料臺緊緊貼在墻面中，在用螺絲把它固定在底盒子上。固定好后，將導線按剛剛打開盒時的接線方式，把各自的位置從開關插座的線孔中穿出來，并把導線壓緊壓牢。

第五步，墻壁開關插座面板固定，將墻壁開關插座緊貼于塑料臺上，方向位置擺正，然后用工具把螺絲固定牢，最后蓋上裝飾板。

來源：網絡。開關插座安裝知識

1、材料要求：

(1)各型開關：規格型號必須符合設計要求，并有產品合格證。

(2)各型插座、規格型號必須符合設計要求，并有產品合格證。

(3)塑料(臺)板：應具有足夠的強度。塑料(臺)板應平整，無彎翹變形等現象，并有產品合格證。

(4)木制(臺)板：其厚度應符合設計要求和施工驗收規范的規定。其板面應平整，無劈裂和彎翹變形現象，油漆層完好無脫落。

(5)其他材料：金屬膨脹螺栓、塑料脹管、鍍鋅木螺絲、鍍鋅機螺絲、木磚等。2、主要機具：

(1)紅鉛筆、卷尺、水平尺、線墜、絕緣手套、工具袋、高凳等。

(2)手錘、鏨子、剝線鉗、尖嘴鉗、扎錐、絲錐、套管、電鉆、電錘、鉆頭、射釘槍等。

3、作業條件：

(1)各種管路、盒子已經敷設完畢。盒子收口平整。

(2)線路的導線已穿完，并已做完絕緣搖測。

(3)墻面的漿活、油漆及壁紙等內裝修工作均已完成。

開關插座安裝順序

1、先在圖紙上尋找到開關插座的具體位置，在平面圖上的樣子有點像英文的“F”。

2、用事先準備好的插座外盒框畫出一個大致的框架，這個工具對定位的整齊很有幫助。

3、測量垂直方向上的電線管材的走位距離墻邊的距離。

4、在墻角測出同樣寬度的位置。

5、根據剛才測量的點的位置就可以用彈線畫出兩條垂直線。

6、切割機沿著彈線進行切割。

7、電鉆出場，開出合適的管材槽，槽的深度要和管材的直徑匹配，管材才能對號入座，而且開得是否整齊能反應一支施工隊伍的水平和經驗。

8、把一個線盒孔打開，并從盒內向外嵌入一個接頭。

9、做好了線盒，將其嵌入開好的墻體內。

10、算好管材從線盒到地面的距離，保證彎折順暢，管材不破裂。

11、將管材和線盒連接起來了，彎折處正好順暢地架在地面上。

12、新管材的穿線可以不用到鋼絲，但如果是穿貴重的音響線或者長距離的穿線比較規范的做法就要用到鋼絲了。13、先將鋼絲的一頭打個鉤，防止尖頭劃壞管材內部。

14、將鋼絲慢慢插入管材，緩緩?fù)苿樱苊膺^快而導致管材內部的劃傷。

15、鋼絲從另一頭出來后，和電線擰在一起，慢慢將電線拉入管材，鋼絲其實就是這個過程中的引線。

16、電線到線盒后，管材之間用配套的接頭連接起來。

17、作為隱蔽工程，接口環節一定要閉合、無破損的。

18、另一頭的電線要及時用壓線帽進行保護。

19、線頭部分規范的做法是全部藏入線盒，但線頭長度的控制是個細節問題，不多不少才算是規范。

20、穿線部分完成，在經過測量電路是否通暢等一系列驗收之后才能用水泥平整地填補。

21、吊頂上的電線穿線流程也基本如此，只是一般由于吊頂多走的是燈頭線，所以只需穿紅色的火線和藍色的零線。

開關插座安裝技巧

1、開關插座不能裝在瓷磚的花片和腰線上。

2、開關插座底盒在瓷磚開孔時，邊框不能比底盒大2mm以上，也不能開成圓孔。為保證以后安裝開關、插座，底盒邊應盡量與瓷磚相平，這樣以后安裝時就不需另找比較長的螺絲。

3、裝開關插座的位置不能有兩塊以上的瓷磚被破壞，并且盡量使其安裝在瓷磚正中間。

4、裝龍頭處開孔必須開成圓孔，不能開成方孔，而且也不能開成“U”型，再在“U”型孔中補一塊，開孔的大小不能超過管徑的2mm以上，并且出水口邊也須與瓷磚平齊。

5、插座安裝時，明裝插座距地面應不低于1.8米。

6、暗裝插座距地面不低于0.3米，為防止兒童觸電、用手指觸摸或金屬物插捅電源的孔眼，一定要選用帶有保險擋片的安全插座。

7、單相二眼插座的施工接線要求是：當孔眼橫排列時為“左零右火”，豎排列時為“上火下零”。

8、單相三眼插座的接線要求是：最上端的接地孔眼一定要與接地線接牢、接實、接對，絕不能不接，余下的兩孔眼按“左零右火”的規則接線，值得注意的是零線與保護接地線切不可錯接或接為一體。

9、電冰箱應使用獨立的、帶有保護接地的三眼插座。嚴禁自做接地線接于煤氣管道上，以免發生嚴重的火災事故;為保證家人的絕對安全，抽油煙機的插座也要使用三眼插座，接地孔的保護絕不可掉以輕心。

10、衛生間常用來洗澡沖涼，易潮濕，不宜安裝普通型插座,要應選用防水型開關，確保人身安全。

11、安裝開關時，暗裝開關要求距地面1.2米-1.4米，距門框水平距離150毫米-200毫米。

怎樣監督的開關插座安裝工作

開關插座安裝的監督工作首先要注意留意裝修工人挑選開關插座的質量，其次是監督裝修工人裝修過程中是否偷工減料。以下是對開關插座安裝工作的質量要求： 1、保證項目

插座連接的保護接地線措施及相線與中性線的連接導線位置必須符合施工驗收規范有關規定。

插座使用的漏電開關動作應靈敏可靠。

檢驗方法：觀察檢查和檢查安裝記錄。

2、基本項目：

(1)開關、插座的安裝位置正確。盒子內清潔，無雜物，表面清潔、不變形，蓋板緊貼建筑物的表面。

(2)開關切斷相線。導線進入器具處絕緣良好，不傷線芯。插座的接地線單獨敷設。

檢驗方法：觀察和通電檢查。

3、允許偏差項目

(1)明開關，插座的底板和暗裝開關、插座的面板并列安裝。

(2)插座的高度差允許為0.5mm。

(3)同一場所的高度差為5mm。

(4)面板的垂直允許偏差0.5mm。

檢驗方法：吊線、尺量檢查。

家里墻壁開關插座燒壞了怎么更換？

多數人碰到這樣情況會不怎么來辦，因?yàn)橄襁@樣的情況，基本上線路是電工負責安裝，自己又不懂電路知識，該怎么辦？其實今天就想和大家分享一下，開關插座的安裝知識？到底有沒有你想得這么復雜。其實只要你稍微了解一下電路知識，即可以親自動手安裝和更換了。下面將我親自動手安裝的各詳細的安裝步驟圖一起貼上。

首先我們要把墻壁開關插座安裝工具準備好開關插座安裝工具：測量要用的卷尺（但水平尺也可以進行測量的），線墜，鉆孔時要用的電鉆和扎錐，手用絕緣手套和剝線鉗等。墻壁開關插座安裝準備：在電路電線、底盒安裝以及封面裝修完成后安裝。墻壁開關插座的安裝需要滿足重要作業條件，第一要安裝的墻面要刷白，油漆和壁紙?jiān)谘b修工作完成后才可開始操作。一些電路管道和盒子需鋪設完畢，要完成絕緣遙測。動手安裝時天氣要晴朗，房屋要通風干燥，要切斷開關閘刀電箱電源。

插座安裝過程：

第一次安裝電源墻壁開關插座要保證它的安全和耐用性，建議咨詢一下專業裝修工人來告訴你安裝方法。如果親自動手安裝及更換開關盒，要先用手機拍幾張開關內部原本的接線圖，在拆卸時對開關插座盒中的接線要必須認清楚。安裝工作要仔細進行，不允許出現接錯線和漏掉一支線未接的情況。開關安裝流程主要以清潔到接線到固定來安裝。第一步，墻壁開關插座底盒在拆卸完好后，過對底盒墻內部清潔。

開關插座安裝：首先將安裝位置衛生處理好，打掃干凈把灰塵和雜物清除。開關插座安裝于木工油漆工等之后進行，對于長期用的底盒子會在所難免堆積灰塵。開關插座底盒進行灰塵雜質清理干凈，并用抹布把盒內殘存灰塵擦凈。這樣做防止雜質影響電路工作。第二步，電源線處理：

開關插座安裝：將盒內甩出的導線留出一段將來要維修的長度，然后把線削出一些線芯，注意削線芯時不要碰傷線芯。若是這時有些想不起來，看一下你拍下的幾張手機圖，看明白后，將導線按順時針方向纏繞在開關插座對應的接線柱上，然后旋緊壓頭，這一步驟要求線芯不得外露。第三步，插座三線接線方法：

開關插座安裝：火線、零線和地線需要與插座的接口連接正確。火線按圖，把它接入開關2個孔中的一個A標記內，把另外一個孔中留出絕緣線接入下面的插座3個孔中的L孔內過行對接。零線接入插座3個孔中的N孔內接牢。地線接入插座3個孔中的E孔內接牢。若零線與地線錯接，使用電器時會出現黑燈及開關跳閘現象。第四步，開關插座固定安裝：

墻壁開關插座安裝：將導線按各自的位置從開關插座的線孔中穿出。先將底盒子內留出的導線由塑料臺的出線孔中穿出來，再把塑料臺緊緊貼在墻面中，在用螺絲把它固定在底盒子上。固定好后，將導線按剛剛打開盒時的接線方式，把各自的位置從開關插座的線孔中穿出來，并把導線壓緊壓牢。

第五步，墻壁開關插座面板固定，將墻壁開關插座緊貼于塑料臺上，方向位置擺正，然后用工具把螺絲固定牢，最后蓋上裝飾板。

好了，今天就到這里吧，希望能夠?qū)Υ蠹矣兴鶐椭ＯＭ@些信息對大家有所啟發，閱讀完這篇墻壁插座怎么接線圖解 秒懂：開關插座安裝接線過程，如果你認為它對你有幫助，可以在社交媒體上分享給更多人哦！
